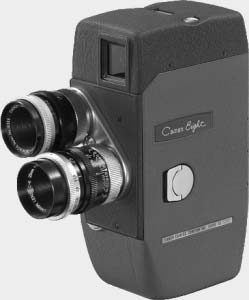

Canon Ciné 8T
Présentation Canon Ciné 8T
La Canon Ciné 8T fut la première caméra 8mm Canon et la troisième caméra au Japon, précédée par la Cinémax de Uriu Seiki Co. et la Cine Elmo de Elmo Co. Ltd. La Cine 8-T avait six objectifs interchangeables pour sa tourelle à deux objectifs. La principale caractéristique était le viseur, qui proposait un système de compensation automatique d’erreur de parallaxe couplé avec l’objectif. A cette époque ce viseur était une innovation et permettait d’avoir un angle de vue et un grossissement dépendant d’objectifs interchangeables.
Avec l’appareil photo L1, cette caméra fut récompensée par la première édition du G-mark Award, un prix récompensant le design délivré par le ministère Japonais de l’Industrie et du Commerce.
Un modèle plus basique, la Canon 8S, équipé d’un viseur simple et sans tourelle d’objectif, fut également réalisé mais il ne fut jamais commercialisé.
Caractéristiques Canon Ciné 8T
Date de première commercialisation
Novembre 1956
Type
Caméra Normal 8, 8mm
Taille de l’image
3,7 × 4,9 mm (image projetée de 3,3 × 4,4 mm)
Film
Sur bobine, Film de 7,5 m (largeur du film de 16mm)
Objectif
Type : Tourelle à deux objectifs (système d’objectifs interchangeables)
Monture : Baïonnette Canon
Objectif standard : 13mm f/1,8
Mise au point : mise au point manuelle de 4 cm à l’infini
Viseur
Type : Image réelle, grossissement variable, masque interchangeable.
Angle De Vue : Correspondant à des objectif de 6,5, 13, 25, 35, 50 et 75mm. Ainsi que pour le système Canon Scope (Ecran large type cinémascope)
Parallaxe : Correction automatique de la Parallaxe sur toute la gamme d’objectif.
1/35 sec. (16 images/sec), 1/52 sec. (24 images/sec.)
Dimensions (Largeur × Hauteur × Profondeur)
52 × 144 × 88 mm
Poids
890 g (caméra seule), 940g (avec objectif 13mm f/1,8)
Canon Reflex Zoom 8
Présentation Canon Reflex Zoom 8
Le premier prototype de zoom optique fut développé par Canon au début des années 50, mais il n’était pas satisfaisant du point de vue des ingénieurs.
Un nouveau système de zoom optique fut alors développé. Il était composé de deux groupes variables de lentilles grossissante, qui étaient déplacés à l’aide de cames indépendantes. De plus, c’était la première optique zoom avec un important grossissement de ×4 et une ouverture à f/1.4, la plus importante de l’époque. Cette optique avait été développée par le Dr. Keizo Yamaji, qui deviendra plus tard le président de Canon Inc., et ce type d’objectif fut désigné ultérieurement comme de « type Yamaji ». Il deviendra le type d’objectif le plus courant pour les caméras.
Le boitier de la Reflex Zoom 8 est le même que la Canon Cine 8T mais la Zoom 8 était équipé d’un Zoom. Bien qu’elle fut basée sur la 8-T, cette caméra 8mm disposait d’un viseur réflex, un télémètre par demi-image et un dispositif de mesure d’exposition électrique. Elle fut la première caméra Canon à être équipée d’un zoom et devint très populaire. Elle dispose également d’un poignée détachable.
Caractéristiques Canon Reflex Zoom 8
Date de commercialisation
Octobre 1959
Type
Normal 8 Caméra 8mm avec optique zoom intégrée.
Taille de l’image
3,7 × 4,9 mm (taille de l’image projetée de 3,3 × 4,4 mm).
Film
Bobine, film de 7,5 mètres de long (largeur du film : 16mm).
Optique
Longueur focal/ouverture : 10 – 40mm f/1,4.
Ratio du Zoom : ×4
Mise au point : manuelle (par rotation du groupe de lentille frontale), de 1,5m à l’infini.
Zooming : Manuel.
Viseur
Type : Réflexe à simple lentille, sans erreur de parallaxe, demi prisme fixe à miroir.
Télémètre : demi-image à verre dépoli. (image réelle).
Ajustement Dioptric : +3/-2 dioptries.
Mesure de l’exposition
LV 6 – 17 pour films 100 ISO, couplé à l’ouverture de l’objectif.
Entrainement du Film
Sensibilité Films : 8,12, 16, 24, 32, 48, 64 images/sec. et image par image (1/25e.)
Système d’Entrainement : moteur à ressort pour 2,3 m de film avec un remontage complet.
Compteur Longueur : remise à zéro automatique. Possibilité de conserver la longueur.
Signal Sonore : Lorsque le remontage du moteur de film est terminé, un signal d’alerte retenti.
Verrou Déclencheur : Peut également être utilisé pour un déclenchement continu mains libres.
Obturateur
Ouverture Obturateur : 165°
Vitesse Obturateur : 1/35 sec. (16 images/sec.), 1/52 sec. (24 images/sec), 1/25 sec. (image/image).
Dimension (L × H × P)
57 × 137 × 193 mm.
Poids
1,2 kg (caméra seule)
Canon Reflex Zoom 8-2
Présentation Canon Reflex Zoom 8-2
La caméra 8mm Canon Reflex Zoom 8-2 proposait des modifications importantes par rapport à la Canon Zoom 8. La cellule au Selenium fut remplacée par une cellule CdS spécifique développée par Canon, qui disposait d’une sensibilité plus importante et de meilleures performances. Par ailleurs, l’indicateur à aiguille du posémètre était désormais visible dans le viseur de la caméra. Une pile au mercure fut employé comme source d’alimentation pour la cellule.
La poignée était proposée comme accessoire livré avec la caméra et fut changée pour un modèle compacte en résine ABS plus ergonomique.
Mise Au Point : Manuelle (par rotation du groupe de lentilles frontal).
Zoom : Manuel.
Viseur
Type : Reflex à simple lentille avec image non inversée.
Télémètre : Télémètre à demi-image.
Ajustement dioptrique : -3/+2 dioptrie.
Posémètre
Type : Cellule CdS haute sensibilité intégrée, couplée à l’ouverture, indicateur à aiguille visible dans le viseur.
Plage de mesure : Plage intégrale de LV 5 – 16 pour les films d’une sensibilité de 100 ISO.
Plage de compatibilité : Compatible de f/1,4-22, 8-64 images/sec. pour des films de 100 à 320 ISO. Pour les films de 640 ISO, compatibilité pour toutes les combinaisons sauf à 8 et 12 images/sec.
Alimentation : Pile au mercure de 1.3 volts, type RM-1 ou M-P.
Entrainement du film
Vitesse : 8, 12, 16, 24, 32, 48 et 64 images/sec. et image par image (1/25e).
Entrainement : Moteur à ressort, 2.3 m (600 images) pour une charge complète.
Comptage de métrage : Signal sonore et remise à zéro automatique de l’index. Possibilité de conserver le métrage en maintenant la pression sur le bouton de contrôle du compteur.
Obturateur
Ouverture De l’Obturateur : ouverture à 165 degrés.
Vitesse De l’Obturateur : 1/35 sec. à 16 images/sec., 1/52 sec. à 24 images/sec., 1/25 sec. en image/image.
Autres
Programmateur, prise pour télécommande, verrou de sécurité le sélecteur d’exposition ainsi que d’autres spécification et accessoires fournis.
Dimension (L × H × P)
57 × 137 × 193 mm
Poids
1,235 kg (caméra seule)
Canon Reflex Zoom 8-3
Présentation Canon Reflex Zoom 8-3
Canon battit son propre record de grossissement de zoom ×4 en développant son modèle de zoom ×5 sur sa Canon Reflex Zoom 8-3 , tout en parvenant à réaliser un objectif plus court de 5mm. La précision du posemètre à cellule CdS, utilisé pour la première fois avec le modèle de caméra 8mm précédant (Canon Reflex Zoom 8-2), fut améliorée, le design revue, incluant une finition en aluminium blanc pour le barillet de l’objectif.
Au départ le nouveau design paraissait déséquilibré, mais fut reconnu plus tard comme un nouveau design idéal pour asseyait le prestige de « Canon avec zoom » en devenant un best seller.
Spécifications Canon Reflex Zoom 8-3
Date de commercialisation
Janvier 1962
Type
Caméra 8mm type Normal 8
Taille de l’image
3,7 × 4,9 mm (taille de l’image projetée : 3,3 × 4,4 mm)
Type : Visée reflex spécifique à simple lentille avec image non inversée.
Télémètre : Télémètre à demi-image.
Ajustement Dioptrique : -3 à +1 dioptrie.
Posemètre
Type : Posemètre à cellule CdS ultra sensible intégrée, mesure sur base zéro couplée à l’ouverture de l’objectif, indicateur à aiguille intégré dans le viseur.
Plage de Mesure : Intégrale. 4 – 80000 Cd/m2, f/1,4 à 22, 8 à 64 images/sec. pour des films d’une plage de sensibilité allant de ISO 10 – 320. Pour les films ISO 640, compatibilité pour toutes les combinaison sauf pour les vitesses de 8 et 12 images/sec.
Alimentation : Pile Mercure 1.3 V M-P ou RM-1 (U.S.A.).
Avancement Film
Vitesse Prise de Vue : 8, 12, 16, 24, 32, 48 et 64 images/sec ainsi que vue par vue (1/25 sec.).
Entrainement : Moteur à ressort pour 2.3 m (600 images ) après un remontage complet.
Compteur de longueur : Signal sonore avec remise à zéro automatique. La longueur peut être conservée en maintenant la pression sur le bouton de contrôle.
Obturateur
Ouverture De l’Obturateur : 165°.
Vitesse Obturateur
1/35 sec. (16 images/sec.), 1/52 sec. (24 images/sec.), 1/25 sec. (image par image).
Autres
Programmateur, prise pour télécommande, verrou de sécurité le sélecteur d’exposition ainsi que d’autres spécification et accessoires fournis.
Dimensions (L × H × P)
57 × 137 × 187 mm
Poids
1,3 kg (caméra seule)
Canon Motor Zoom 8 EEE
Présentation Canon Motor Zoom 8 EEE
Les performances des piles s’étaient considérablement améliorées vers 1959 et des modèles possédant des performances stables commençaient à être disponibles pour le grand public. A ce moment Canon était en train de développer un micro-moteur. C’est ainsi que commença la mise au point d’une nouvelle caméra 8mm disposant de meilleures fonctionnalités, principal atout de Canon Motor Zoom 8 EEE. A la place d’un moteur à ressort, un moteur électrique entrainait le film en continu bien plus longtemps que le classique système mécanique à ressort, utilisant ainsi pleinement les capacités des piles électriques. Le Zoom était actionné électriquement, tout comme le contrôle de l’exposition, qui s’appelait alors EE, or Electric Eye (AE, ou Automatic Exposure de nos jours). Ces caractéristiques étaient importantes pour une caméra d’un design très compact. En raison de ces trois fonctions électriques, elle fut prénommée «EEE».
L’objectif était un nouveau Zoom 4× f/1.7. Le réglage de l’ouverture à l’aide de deux levier permettait de contrôler facilement le système EE, l’exposition manuel et la fondu. Une manivelle permettant le rembobinage du film fut également mise en place. Ainsi, cette caméra devenait-elle parfaitement adaptée aussi bien pour les débutants que pour les amateurs confirmés.
Caractéristiques Canon Motor Zoom 8 EEE
Date de commercialisation
Avril 1962
Type
Caméra 8mm pour films Normal 8.
Taille de l’image
3,7 × 4,9 mm (image projetée de 3,3 × 4,4 mm)
Pellicule
Film de 7,5 m en bobines (largeur du film de 16mm).
Objectif
Longueur focale & ouverture : 10 – 40mm f/1.7 (12 éléments en 7 groupes), 6,5 – 26mm avec le convertisseur grand angle.
Ratio de Zoom : ×4
Mise au point : mise au point manuelle de 1,2 m à l’infini (par rotation du groupe de lentille frontale).
Zoom automatique : Vitesse du zoom de 10 – 40mm avec le micro-moteur exclusif : 4 sec. Zoom manuel également possible.
Viseur
Type : Viseur reflex spécifique simple optique avec image non inversée.
Télémètre : Télémètre à demi-image.
Ajustement Dioptrique : -3 à +1 dioptrie.
Information disponible : Indication EE (Exposition correcte : bleu, Exposition incorrecte : Rouge).
Posemètre
Type : Posemètre à cellule CdS ultra sensible intégrée, couplée à l’ouverture de l’objectif.
Plage de Mesure : Intégrale. 10 – 80000 Cd/m2, f/1,7 à 22, 12, 16, 24 images/sec ainsi que image/image pour des films d’une plage de sensibilité allant de ISO 5 – 320.
Contrôle manuel de l’ouverture : Système de contrôle EE. Possibilité de fondue manuelle à l’aide du contrôle manuel de l’ouverture. Possibilité de sélectionner manuellement n’importe quelle ouverture.
Alimentation : Pile Mercure 1.3 V M-P ou RM-1 (U.S.A.).
Entrainement du film
Vitesse : 12, 16, 24, et image/image.
Motorisation : Électrique par micro-moteur.
Prise de vue automatique : la bobine de film peut-être impressionnée en continue dans son intégralité (7,5m).
Alimentation du micro moteur : Quatre piles 1,5 v AA (se placent dans un magasin). Autorise la prise de vue avec 17 bobines de films a une température normal à 18 images/sec.
Compteur de métrage : A incrémentation. Remise à zéro automatique au moment du chargement du film. Indication de longueur de rembobinage et index.
Rembobinage : A manivelle. Rembobinage précis possible grâce au compteur de métrage.
Obturateur
Ouverture de l’obturateur : 165°
Vitesse de l’obturateur
1/26 sec. (12 fps), 1/35 sec. (16 images/sec), 1/50 sec. (24 images/sec.) et 1/25 sec. (image/image).
Prises déclencheur et sécurité
Trois prises pour télécommande, image/image et prise de vue continue. Le loquet de prise en continue fait également office de sécurité pour le déclencheur.
Autres
Chargement simple du film. Nombreux accessoires comme par exemple une télécommande et un grand angle.
Dimensions (Largeur × Hauteur × Profondeur)
56 × 110 × 172 mm
Poids
1,160 kg (caméra seule)
Canon Cine Canonet 8
Présentation Canon Cine Canonet 8
Canon réussit à réduire de façon significative le prix des appareils photos avec son appareil Canonet qui connu un grand succès. Canon décida alors de faire la même chose avec une caméra 8mm, et le concepteur du Canonet conçu cette Canon Cine Canonet 8.
Un mécanisme à l’encombrement réduit fut possible grâce au moteur électrique et à un tout nouveau zoom 2.5 x, pour lequel le groupe de lentille frontale destiné à la mise au point permettait également d’effectuer le zoom. Grâce à cette fonctionnalité, un dessin tout en finesse et en longueur, tenant dans la poche d’un manteau, fut réalisé.
Canon avait prévu que cette caméra se vendrait aussi bien que l’appareil photo Canonet, mais ce ne fut pas le cas.
Spécification Cine Canonet 8
Date de commercialisation
Septembre 1963
Type
Caméra 8mm pour films Normal 8.
Taille de l’image
3,7 × 4,9mm (image projetée de 3,3 × 4,4 mm)
Pellicule
Film de 7,5 m en bobines (largeur du film de 16mm).
Objectif
Longueur focale & ouverture : 10 – 25mm f/1.8 conception compact spéciale (11 éléments en 7 groupes). Diamètre interne : 27 mm, Diamètre externe : 33,5 mm.
Ratio de Zoom : ×2,5
Mise au point : mise au point manuelle (par rotation du groupe de lentille frontale) de 1,2 m à l’infini.
Zoom : Manuel.
Viseur
Type : Viseur reflex spécifique simple optique avec image non inversée, n’est pas affecté pour l’ouverture du diaphragme de l’objectif.
Télémètre : non. Mise au point au jugé.
Ajustement Dioptrique : -2 à +0.5 dioptrie.
Information disponible : Valeur ouverture du diaphragme, indicateur d’exposition, zone de sur/sous exposition.
Posemètre
Type : Contrôle automatique de l’ouverture couplé à un posemètre à cellule CdS ultra sensible intégrée. En visant le sujet la bonne exposition est toujours indiquée. Une jauge d’exposition est intégrée dans le viseur.
Plage de Mesure : Intégrale. f/1,8 – 22, 12, 16, 24 images/sec ainsi que image/image pour des films d’une plage de sensibilité allant de ISO 10 – 320.
Contrôle manuel de l’ouverture : Possibilité de sélectionner manuellement n’importe quelle ouverture.
Alimentation pour la cellule CdS : 1 Pile Mercure 1.3 V M-N.
Entrainement du film
Vitesse : 12, 16, 24, et image/image.
Motorisation : Électrique par micro-moteur. La bobine de film peut-être déroulée dans son intégralité (7,5m).
Alimentation du moteur : Trois piles 1,5 v AA (se placent dans un magasin). Autorise la prise de vue avec 8 à 10 bobines de films.
Compteur de métrage : Une indique à aiguille indique clairement le déroulement du film.
Rembobinage : A manivelle. Rembobinage précis possible grâce au compteur de métrage.
Obturateur
Ouverture de l’obturateur : 155°
Interrupteur
Interrupteur pour la cellule CdS et le moteur électrique. Fait également office d’interrupteur de sécurité et de télécommande.
Prise Déclencheur
Trois prises pour télécommande, image/image et prise de vue continue.
Chargement Facile du Film
Chargement simple du film. Il n’est pas nécessaire d’ouvrir le presse film. Il suffit d’insérer le film dans le couloir.
Autres
Nombreux accessoires comme une télécommande, un capuchon d’objectif, des filtres.
Dimensions (Largeur × Hauteur × Profondeur)
32,5 × 86,5 × 198,5 mm
Poids
720 g (caméra seule)
Canon Cine Zoom 512
Présentation Canon Cine Zoom 512
La Canon Cine Zoom 512 vint coiffer la gamme de caméra Canon, avec un entrainement par moteur à ressort, et symbolisa le savoir faire technologique de Canon dans le domaine des caméras 8mm. Le but était d’implémenter les techniques utilisées pour les caméras 16mm dans une caméra 8mm. L’objectif rapide f/1,2 fut le premier à utiliser les principes de Gauss pour la lentille intermédiaire afin d’obtenir un grossissement et une résolution élevés basé sur celui de la Reflex Zoom 8-3 (commercialisée en 1952). Cette caméra, qui disposait d’un obturateur à ouverture variable et un moteur à ressort autorisant les prises de vues longues, devint un caméra légendaire longtemps utilisée par les amoureux du cinéma 8mm qui souhaitaient réaliser des films de très bonne qualité.
A partir de ce modèle, les caméras Canon furent nommée en fonction du ratio de zoom et de la valeur f/.
Caractéristiques Canon Cine Zoom 512
Date de commercialisation
Juin 1964
Type
Caméra 8mm pour films Normal 8.
Taille de l’image
3,7 × 4,9 mm (image projetée de 3,3 × 4,4 mm)
Pellicule
Film de 7,5 m en bobines (largeur du film de 16mm).
Objectif
Longueur focale & ouverture : 8,5 – 42,5mm (17 éléments en 12 groupes). Traitement de surface ambre et magenta. Diamètre interne : 48mm, Diamètre externe : 50 mm.
Ratio de Zoom : ×5
Mise au point : mise au point manuelle (par rotation du groupe de lentille frontale) de 1,2 m à l’infini.
Zoom : Manuel (possibilité de zoom électrique par adjonction d’un moteur)
Viseur
Type : Viseur reflex avec image non inversée.
Télémètre : Télémètre à demi-image.
Ajustement Dioptrique : -3 à +1 dioptrie.
Information disponible : Valeur d’ouverture, indicateur d’exposition à aiguille, alerte de sur/sous exposition.
Posemètre
Type : Posemètre à cellule CdS ultra sensible intégrée. Une exposition correcte s’obtient en ajustant l’ouverture afin qu’elle corresponde à l’indicateur de la jauge d’exposition intégrée dans le viseur. Échelle et alerte d’ouverture.
Plage de Mesure : Intégrale. f/1,2 – 8 images/sec à f/22 – 64 images/sec, pour des films d’une plage de sensibilité allant de 5 – 320 ISO.
Motorisation : Remontoir à manivelle. Le moteur à ressort peut entrainer 4 mètres en un seul rechargement. Deux remontages complets suffisent pour entrainer les 7,5 mètres d’un coté de film.
Compteur de métrage : Remise à zéro automatique au chargement du film (à l’ouverture/fermeture du presse-film). Relié à l’avance et au rembobinage du film.
Compteur de vue : Remise à zéro possible. 80 images par révolution. Couplé au compteur du métrage. L’avance, le rembobinage et la prise de vue image/image peuvent être décomptés. Utilisé pour les fondues précise.
Rembobinage : Automatique avec le moteur à ressort. Cran d’arrêt de sécurité.
Obturateur
Ouverture de l’obturateur : Mécanisme de contrôle de l’obturateur variable pouvant faire varier celui-ci de 0° à 165°. Quatre valeurs d’ouvertures : ouvert, 2, 4 et fermé correspondant à 165°, 82,5°, 41,25° et 0° d’ouverture. Ce système permet le contrôle de la vitesse d’obturation, de la fondu en fermeture et en ouverture ainsi que la surimpression.
Vitesse d’obturateur : 1/18 sec. (8 images/sec.), 1/26 sec. (12 images/sec.), 1/35 sec. (16 images/sec.), 1/50 sec. (24 images/sec.), 1/70 sec. (32 images/sec.), 1/100 sec. (48 images/sec.), 1/140 sec. (64 images/sec.) et 1/25 sec. (image/image)
Interrupteur
Interrupteur pour la cellule CdS, l’avance et le rembobinage ainsi que l’obturateur.
Autres
Zoom et contrôle de l’obturateur par déclencheur électrique grâce au moteur en option.
