Cassettes Vidéo VHS

Les systèmes passés

Il faut dire que c’est bien l’européen Philips qui, vers 1972, lança sur le marché les premiers magnétoscopes couleur à cassettes ½″ pour l’usage du particulier : le VCR/STD (standard), puis le VCR/LP (longue durée), enfin avec Grundig (RFA), le SVR.

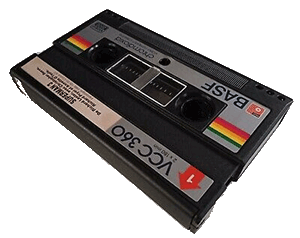

Mais arrivée trop tôt avec un matériel relativement peu performant, sur un marché mondial encore mal défini, la firme néerlandaise ne put résister aux assauts successifs des japonais. Il lui fallu plusieurs années pour essayer de retrouver une petite place sur le marché, avec le système Video-2000 : lequel devait, lui aussi, disparaître rapidement.

Caractéristiques du format VHS

Technique d’enregistrement

Dans le format VHS, le cylindre d’analyse, de 62 mm de diamètre est incliné sur la gauche de 6° environ par rapport à la bande ; il est formé de deux tambours. Le tambour inférieur est fixe ; le tambour supérieur, animé d’une vitesse de rotation de 25t/s (en 625 lignes), porte les deux têtes vidéo séparées de 180°, selon le diamètre. Les pistes vidéo, de 49 pm de large sont inscrites selon une trajectoire très inclinée, sur une hauteur de 10,12 mm entre les points de commutation des têtes A et B. La piste audio, en haut, a une largeur de 1 mm ; la piste synchro, en bas, mesure 0,75mm de large.

• Le tambour ayant 62 mm de diamètre, chaque piste mesure : 62 x π/2 = 97,39mm de long.
• La vitesse de défilement de la bande est 23,39 mm/s en VN (et de moitié, soit 11,70 mm/s environ en mode LD). Comme il y a 50 pistes par seconde (chacune correspondant à une trame paire ou impaire de 312,5 lignes), nous en déduisons très habilement que l’avance de bande par ligne inscrite – ou incrément- est de : 23,39 : 50 = 0,4678 mm.
• Dans ces conditions, la vitesse de déplacement des têtes relativement à la bande supposée immobile est environ de : 97,39×50=4,87 m/s valeur à laquelle nous soustrayons la vitesse de défilement (Vd) de la bande pour obtenir la vitesse relative tête/bande ou vitesse d’inscription (Vi) qu i est de 4,84 m/s.
• L’élimination de la diaphotie de luminance se fait, comme avec le autres systèmes par l’azimutage des deux têtes dont les entrefers sont inclinés (relativement à l’axe de la piste) de +60 pour la tête A et de -6o pour la tête B, soit un écart relatif d’azimutage de 12o.
• La diaphotie de chrominance (sur laquelle l’azimutage des têtes n’a aucune influence) est éliminée en plaçant face à face les lignes alternativement « bleu » , et « rouge » du codage SECAM, d’une piste à la piste adjacente. En adoptant une avance de bande par piste (ou incrément) égale à la longueur d’une ligne et demie de balayage TV sur la piste vidéo, il se produit, d’une piste à la piste adjacente, un décalage assurant ta correspondance entre les lignes « bleu » et « rouge » : une « bavure » de couleur sera dissimulée sous une ligne adjacente de même caractéristique de chroma.L’incrément de 1,5 ligne est facilement vérifiable : sur la piste de 97,39 mm de long, il y a 312,5 lignes : chaque ligne occupe donc sur chaque piste une longueur de : 97,39 : 312,5 = 0,3116 mm. Or, nous avons vu ci-dessus que l’incrément était de 0,4678 mm : il représente bien : 0,4678 : 0,31 16 = 1,5 ligne.
• Lors de l’enregistrement, le signal vidéo de luminance est réduit à une bande modulée en fréquence comprise entre 3,8 MHz (fond des tops de synchro) et 4,8 MHz (crête des blancs) ; soit une déviation de 1 MHz de large. Les sous-porteuses chrominance du SECAM, centrées respectivement sur 4,25 MHz pour le bleu (B-Y) et sur 4,406 MHz pour le rouge (R-Y) sont transposées dans une gamme de fréquence quatre fois plus basse (division par 4).

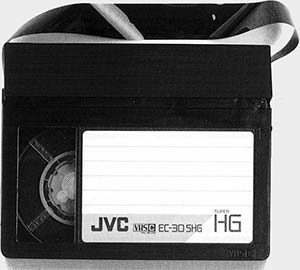

Dimensions et particularités de la cassette format VHS

Avec le format VHS, la cassette standard mesure 188×104×25mm, soit 25% en plus que la Beta. Les deux bobines coplanaires ont donc un plus grand diamètre et peuvent contenir une plus grande longueur de bande de même épaisseur.

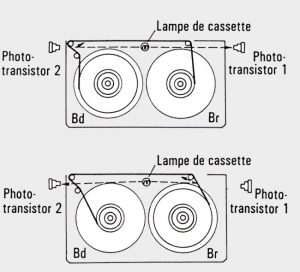

Amorce transparente, en début et à la fin de la bande VHS. Arrêt en début de bande (en haut). Le magnétoscope étant en mode rebobinage rapide, lorsque l’amorce transparente arrive au niveau du phototransistor n°1, celui-ci se trouve excité par le faisceau lumineux de la lampe de cassette, ce qui entraîne l’arrêt de l’appareil.

<p »>Arrêt en fin de bande (en bas). Le magnétoscope étant en mode lecture, défilement avant rapide ou enregistrement, lorsque l’amorce transparente arrive au niveau du photo-transistor n°2, celui-ci se trouve excité par le faisceau lumineux de la lampe de cassette, ce qui entraîne l’arrêt de l’appareil et (avec certains modèle de magnétoscopes) le rebobinage automatique de !a bande jusqu’au début de l’enregistrement, mis en mémoire sur le compteur de bande.

L’arrêt en début et fin de bande est commandé par deux photo-diodes qui sont excitées par la lumière d’une petite lampe ou d’une DEL, lors qu’apparaît l’amorce transparente placée à chaque extrémité de la bande ; voyez le schéma. Ce principe a l’avantage de constituer une excellente sécurité en cas – d’ailleurs rarissime – de rupture de la bande magnétique, car le magnétoscope s’arrête alors brusquement, sans risquer d’être endommagé.

Les dimensions intérieures dans le format VHS ont permis, dès l’introduction de ce système, d’atteindre une durée de 3 heures (180mn) en plaçant dans la cassette E-l80 environ 260 mètres de  bande magnétique de 19µm d’épaisseur. Quelques années après, la durée a été portée à 4 heures avec la E-240 ; cette dernière contient environ 340m de bande de 16µm d’épaisseur seulement.

• La partie de la bande extérieure à la cassette est protégée, hors de l’appareil, par un volet basculant. Par ailleurs, l’interdiction d’enregistrement s’obtient en faisant sauter (à l’aide d’un tournevis ou de brucelles) la petite languette se trouvant d’un côté du boîtier. Pour permettre à nouveau l’enregistrement, il suffit de coller une petit morceau de bande adhésive sur le trou dégagé par la suppression de la languette.

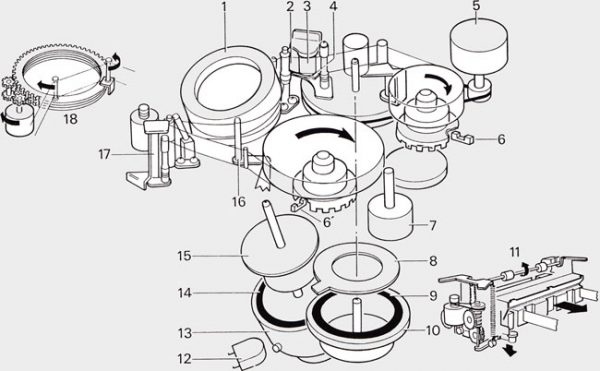

Dans ce modèle, la vidéocassette se charge par l’avant de l’appareil.

1. Tambour des têtes vidéo – 2. Tête d’effacement audio – 3. Tête d’enregistrement/lecture audio – 4. Tête d’asservissement – 5. Moteur du cabestan – 6. 6′. Deux capteurs infrarouges – 7. Moteur d’avance/retour rapides – 8. Roue phonique du cabestan – 9. 121 aimants – 10. Volant du cabestan – 11 . Moteur d’introduction/éjection de la cassette – 12.Capteur du tambour des têtes – 13 Moteur du tambour à effet Hall – 14. 60aimants – 15. Roue phonique du tambour – 16. Tête de lecture pour le repérage des séquences – 17. Tête d’effacement général et d’enregistrement pour le repérage des séquences – 18. Moteur de chargement de la bande sur le tambour.
